OpenGL的主要作用就是将图形渲染到帧缓存中。为了实现这一要求，需要将复杂的物体分解成图元的形式（包括点、线、以及三角形），当它们分布密度足够高时，就可以表达为2D或3D物体形态。

OpenGL支持很多种不同的图元类型。不过最后它们都可以归结为三种类型中的一种，即点、线、或三角形。线和三角形图元类型可以再组合为条带、循环体（线），或者扇面（三角形）。点、线和三角形也是大部分图形硬件设备所支持的基础图元类型。

点可以通过单一的顶点来表示。一个点也就是一个四维的齐次坐标。因此、点实际上不存在面积，在OpenGL中它是通过显示屏幕上的一个四边形区域来模拟的。当渲染图元的时候，OpenGL会通过一系列光栅化规则来判断点所覆盖的像素位置。四边形区域的边长等于点的大小，可以通过glPointSize或在片元着色器中向内置变量gl_PointSize写入值来进行改变，不过只有开启了GL_PROGRAM_POINT_SIZE状态之后，我们才能在着色器中写入gl_PointSize，否则这个值被忽略。

为了说明基本图元的绘制，现在设定了17顶点，它们的序号和在屏幕中的相对位置如下图所示：

17个顶点坐标数据是：


// 17个顶点
static const GLfloat vertex_positions[] =
{
    -0.7f,  0.2f, 0.0f, 1.0f,
    -0.6f,  -0.2f, 0.0f, 1.0f,
    -0.5f,  0.2f, 0.0f, 1.0f,
    -0.4f,  -0.2f, 0.0f, 1.0f,
    -0.3f,  0.2f, 0.0f, 1.0f,
    -0.2f,  -0.2f, 0.0f, 1.0f,
    -0.1f,  0.2f, 0.0f, 1.0f,
    0.0f,  -0.2f, 0.0f, 1.0f,
    0.1f,  0.2f, 0.0f, 1.0f,
    0.2f,  -0.2f, 0.0f, 1.0f,
    0.3f,  0.2f, 0.0f, 1.0f,
    0.4f,  -0.2f, 0.0f, 1.0f,
    0.5f,  0.2f, 0.0f, 1.0f,
    0.6f,  -0.2f, 0.0f, 1.0f,
    0.7f,  0.2f, 0.0f, 1.0f,
    0.8f,  -0.2f, 0.0f, 1.0f,
    0.9f,  0.2f, 0.0f, 1.0f,
};


在OpenGL中绘制点使用：

setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_BLUE));
glPointSize(10.0f);
glDrawArrays(GL_POINTS, 0, 17);


上述代码将在屏幕中绘制17个点，不过点呈现的不是圆形而是四边形区域，也没有中间的数字标注。

OpenGL当中的线表示一条线段，而不是数学意义上的无限延伸的方向向量。独立的线可以通过一对顶点来表达，每个顶点表示线的一个端点。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glDrawArrays(GL_LINES, 0, 17);


多个顶点进行链接来表示一系列的线段，条带线首尾没有闭合。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glDrawArrays(GL_LINE_STRIP, 0, 17);


与条带线不同的是，循环线首尾是闭合的。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glDrawArrays(GL_LINE_LOOP, 0, 17);

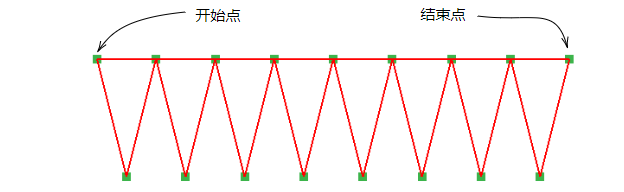

可以看到开始点和结束点之间有一条连线。首尾进行了闭合。

三角形是三个顶点的结合组成的。当我们分别渲染多个三角形的时候，每个三角形都与其他三角形完全独立。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_BLUE));
glDrawArrays(GL_TRIANGLES, 0, 17);

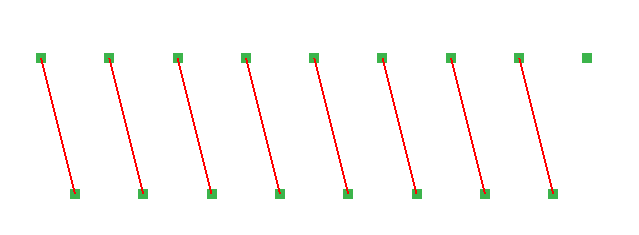

因为共有17个顶点，因此共绘制了5个三角形，剩下两个顶点无法渲染成一个三角形。

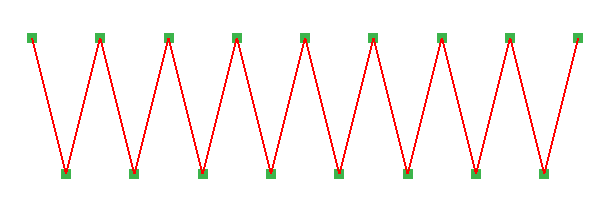

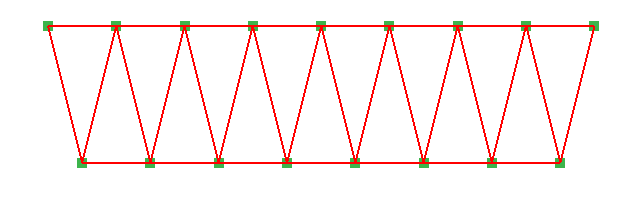

与独立的三角形不同的是, 前三个顶点将会构成第一个三角形，后继的顶点将与之前三角形的后两个顶点一起构成新的三角形。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
glDrawArrays(GL_TRIANGLE_STRIP, 0, 17);


当渲染三角形扇面的时候，第一个顶点会作为共享点存在，它将作为每一个后继三角形的组成部分。而之后的每两个顶点都会与这个共享点一起组成新的三角形。以上述的顶点数据为例，为了更形象的说明问题，对其中的顶点坐标做一些调整。将一个顶点移到原点下方，将其他顶点的y值全部变为正数。


static const GLfloat vertex_triangle_fan_positions[] =
    {
        0.0f,  -0.7f, 0.0f, 1.0f,
        -0.6f,  0.2f, 0.0f, 1.0f,
        -0.5f,  0.2f, 0.0f, 1.0f,
        -0.4f,  0.2f, 0.0f, 1.0f,
        -0.3f,  0.2f, 0.0f, 1.0f,
        -0.2f,  0.2f, 0.0f, 1.0f,
        -0.1f,  0.2f, 0.0f, 1.0f,
        0.0f,  0.2f, 0.0f, 1.0f,
        0.1f,  0.2f, 0.0f, 1.0f,
        0.2f,  0.2f, 0.0f, 1.0f,
        0.3f,  0.2f, 0.0f, 1.0f,
        0.4f,  0.2f, 0.0f, 1.0f,
        0.5f,  0.2f, 0.0f, 1.0f,
        0.6f,  0.2f, 0.0f, 1.0f,
        0.7f,  0.2f, 0.0f, 1.0f,
        0.8f,  0.2f, 0.0f, 1.0f,
        0.9f,  0.2f, 0.0f, 1.0f,
    };


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
glDrawArrays(GL_TRIANGLE_FAN, 0, 17);

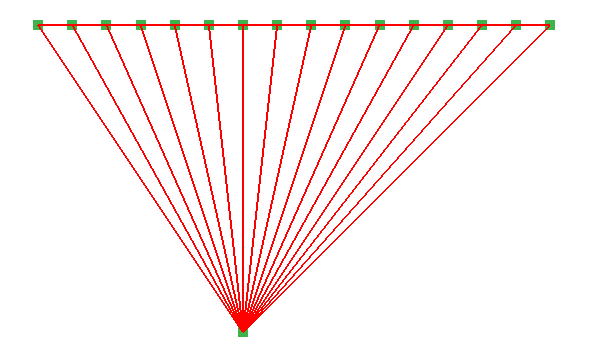

绘制效果如下：

四边形是四个顶点的结合组成的。当我们分别渲染多个四边形的时候，每个四边形都与其他四边形完全独立。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glDrawArrays(GL_QUADS, 0, 17);

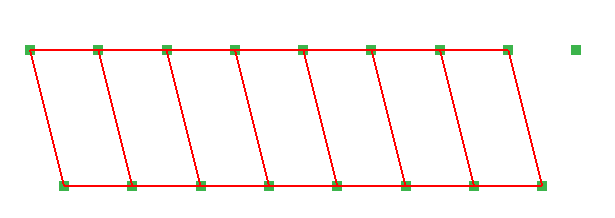

与独立的四边形不同的是, 前四个顶点将会构成第一个四边形，后继的顶点将与之前四边形的后两个顶点一起构成新的四边形。


setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
glDrawArrays(GL_QUAD_STRIP, 0, 17);


多边形就是把顶点按照顺序链接起来，且首尾集合的图形。我们使用三角形扇面的顶点作为例子。


// 多边形
glBindVertexArray(m_vao[1]);
glEnableVertexAttribArray(0);

setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_GREEN));
glPointSize(10.0f);
glDrawArrays(GL_POINTS, 0, 17);

setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
glDrawArrays(GL_POLYGON, 0, 17);


一个多边形有两个面：正面和背面，当不同的面朝向观察者时，它们的渲染结果可能是不一样的。因此在观察一个物体的剖面时，可以很明显地区分出它的内部和外部表面。默认情况下，正面和背面的绘制方法是一致的，都是填充模式（GL_FILL)。如果要改变这一属性，或者进行使用轮廓线或者顶点来绘制的话，可以调用glPolygonMode命令。

glPolygonMode(GLenum face, GLenum mode)


比如下面的代码演示了正面使用填充模式，背面使用轮廓线模式。


glPolygonMode(GL_FRONT, GL_FILL);
glPolygonMode(GL_BACK, GL_LINE);
setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_BLUE));
glDrawArrays(GL_TRIANGLES, 0, 17);

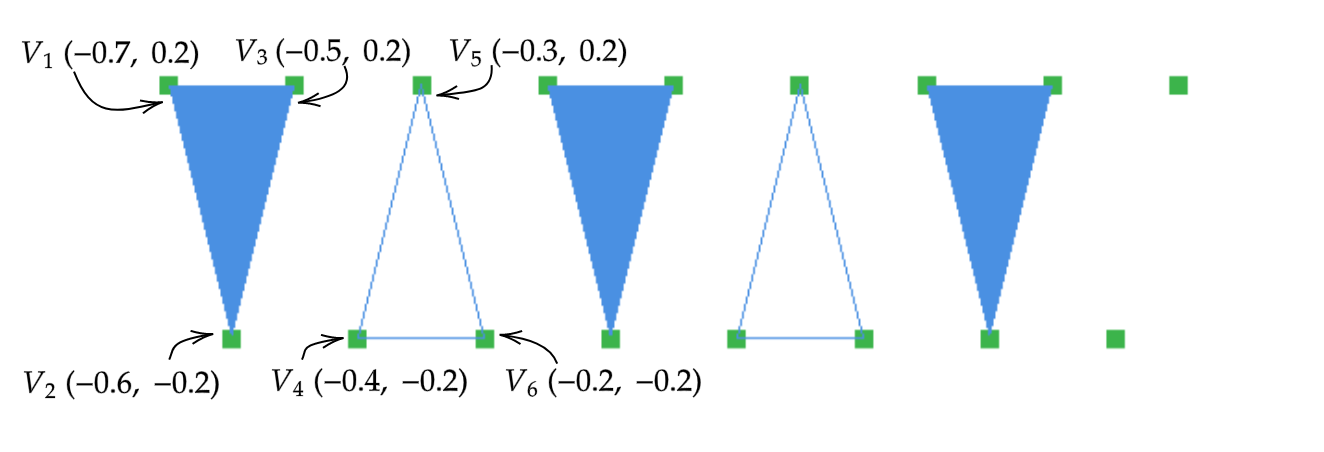

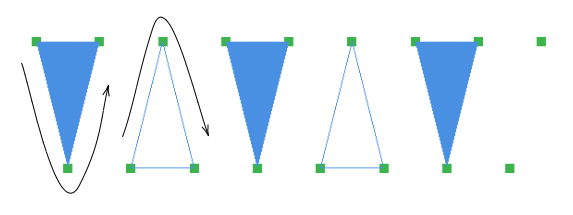

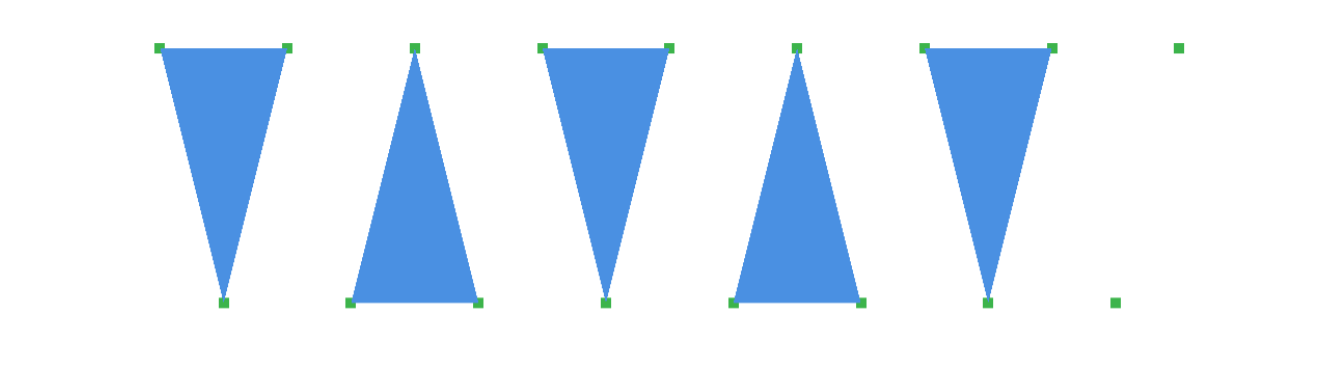

我们看到正面的是蓝色填充的，而背面的只有轮廓线。你可能已经注意到，为什么同时绘制的三角形，其中有3个正面，2个背面呢？这是因为，从惯例上来讲，多边形正面的顶点是逆时针排列的，而背面是顺时针排列的。如下图所示：

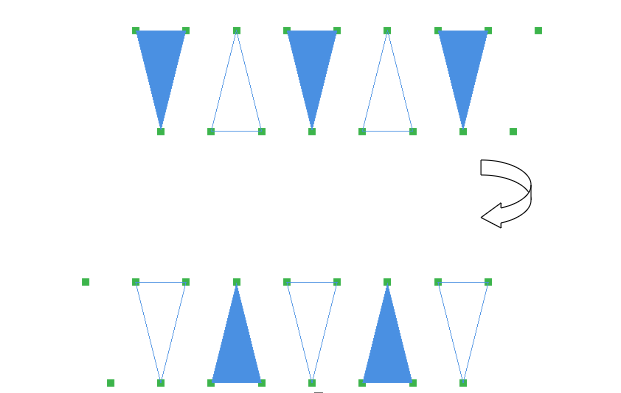

如果我将上面OpenGL渲染的图元沿着Y轴顺时针旋转180°后，就可以看到它们的背面。


worldMatrix.setToIdentity();
worldMatrix.translate(0.0f, -0.5f, -2.0f);
worldMatrix.rotate(-180.0f, 0, 1, 0);
setUniformValue(m_worldMatrixLoc, worldMatrix);
setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_GREEN));
glPointSize(10.0f);
glDrawArrays(GL_POINTS, 0, 17);

setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_BLUE));
glDrawArrays(GL_TRIANGLES, 0, 17);


它们的背面使用的轮廓线或者填充模式，与未旋转时完全相反。

通过OpenGL的函数glFrontFace控制多边形正面的判断方式，默认模式为GL_CCW，即多边形投影到窗口坐标系之后，顶点按照逆时针排序作为正面。如果模式为GL_CW，那么采用顺时针方向的面被认为是物体的正面。


glPolygonMode(GL_FRONT, GL_FILL);
glPolygonMode(GL_BACK, GL_LINE);
glFrontFace(GL_CW);
setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_BLUE));
glDrawArrays(GL_TRIANGLES, 0, 17);



我们可以看到，使用 glFrontFace(GL_CW)反转后，原来的正面变为背面，而背面变为正面。

从专业角度来说，判断多边形的面是正面还是背面，需要依赖于这个多边形在窗口坐标系下的面积计算。而面积计算的一种方式是

下图列出了两个三角形的共6个屏幕坐标,

依上述公式，我们可以计算得到

对于一个由不透明且方向一致的多边形组成的，完全封闭的模型表面来说，它的所有背面的多边形是不可见的--它们永远会被正面多边形所遮挡。如果位于模型的外侧，那么可以开启裁剪(culling)来直接抛弃OpenGL中的背面多边形。与之类似，那么位于模型内部，那么只有背面多边形是可见的。如果需要指示OpenGL自动抛弃正面或者背面多边形，可以使用glCullFace()命令，同时通过glEnable开启裁剪。


// 旋转180°后三角行的背面
worldMatrix.setToIdentity();
worldMatrix.translate(0.0f, -0.5f, -2.0f);
worldMatrix.rotate(-180.0f, 0, 1, 0);
setUniformValue(m_worldMatrixLoc, worldMatrix);
setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_GREEN));
glPointSize(10.0f);
glDrawArrays(GL_POINTS, 0, 17);

glEnable(GL_CULL_FACE);
glCullFace(GL_BACK);

setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_LIGHT_BLUE));
glDrawArrays(GL_TRIANGLES, 0, 17);

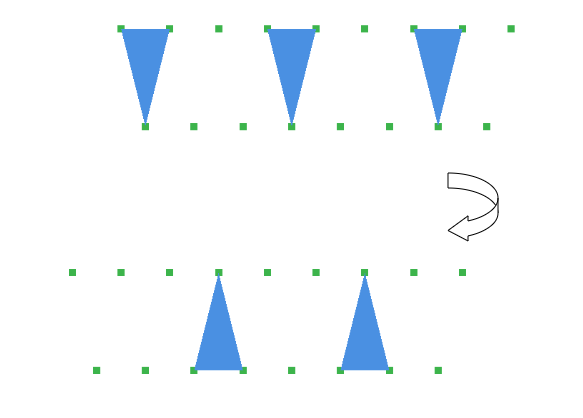

上面的代码表示在转换到屏幕空间渲染之前，设置了抛弃GL_BACK（背面）。因此你可以看到，在旋转180°之后，原来没有裁剪的话，那么背面显示的是轮廓线。当开启裁剪之后，背面的轮廓线也没有了，也就是说完全没有渲染，被裁剪了。

当需要处理较大的顶点数据时，我们可能会被迫执行大量的OpenGL绘制操作，并且每次绘制的内容总是与前一次图元的类型相同（例如GL_TRIANGLE_STIP)。

OpenGL支持在同一个渲染命令中进行图元重启的功能，此时需要指定一个特殊的值，叫做图元重启索引(primitive restart index)，OpenGL内部会对它做特殊的处理。如果绘制调用过程中遇到了这个重启索引，那么就会从这个索引之后的顶点开始，重新开始相同图元类型的渲染。图元重启索引是通过glPrimitiveRestartIndex函数来完成的。

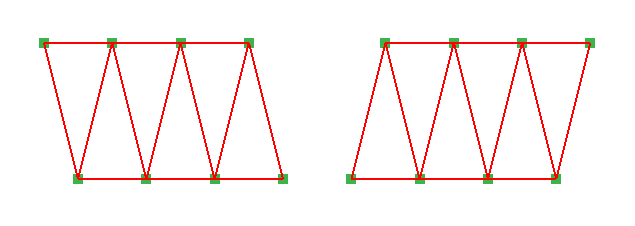

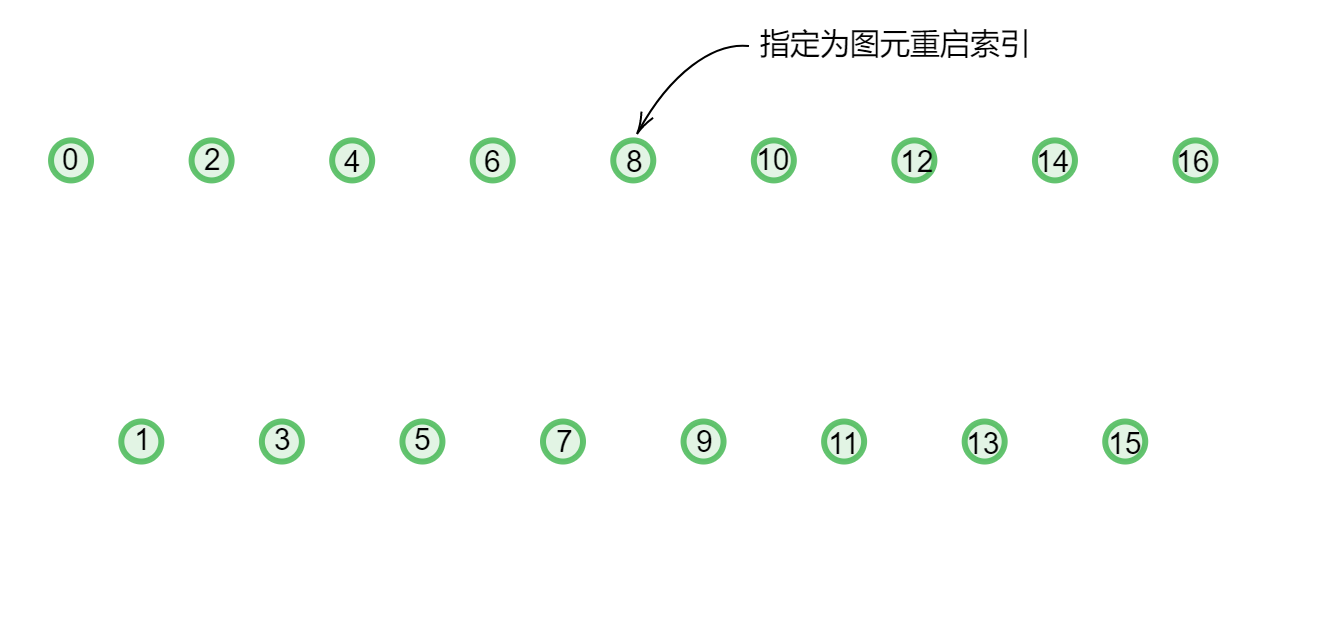

以上述的顶点数据为例，我们将8指定为图元重启索引。在三角形条带渲染的过程中，OpenGL会一直监控元素的数组中缓存中是否出现索引8，当这个值出现的时候，OpenGL不会创建一个顶点，而是结束当前三角形条带的绘制。下一个顶点（索引9）将成为一个新的三角形条带的第一个顶点，因此我们最终构建了两个三角形条带。

在使用图元重启时，我们需要创建GL_ELEMENT_ARRAY_BUFFER类型的缓存数组，这跟之前的GL_ARRAY_BUFFER不一样。GL_ELEMENT_ARRAY_BUFFER缓存的是顶点索引数据，而不是顶点数据本身。


// 顶点索引值
static const GLushort vertex_indices[] =
{
    0, 1, 2, 3, 4, 5, 6, 7,                 // 第一组三角形条带
    8,                                      // 这是重启的索引
    9, 10, 11, 12, 13, 14, 15, 16           // 第二组三角形条带
};

// 设置元素数组缓存
glGenBuffers(1, m_ebo);
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_ebo[0]);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(vertex_indices), vertex_indices, GL_STATIC_DRAW);

//....

glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_ebo[0]);
setUniformValue(m_modelRenderColorLoc, RGBA_TO_VEC4(GL_COLOR_RED));
glLineWidth(2.0f);
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
// 开启图元重启
glEnable(GL_PRIMITIVE_RESTART);
glPrimitiveRestartIndex(8);
glDrawElements(GL_TRIANGLE_STRIP, 17, GL_UNSIGNED_SHORT, NULL);

// 如果没有开启图元重启，需要执行两次
glDrawElements(GL_TRIANGLE_STRIP, 8, GL_UNSIGNED_SHORT, NULL);
glDrawElements(GL_TRIANGLE_STRIP, 8, GL_UNSIGNED_SHORT, (const GLvoid*)(9 * sizeof(GLushort)));
